Полное руководство по фитингам для сварки встык: все, что вам нужно знать

Что такое фитинги для труб со стыковой сваркой

Фитинги для сварки труб встык — это компоненты, используемые для соединения, перенаправления или заделки секций труб внутри трубопроводной системы путем приваривания их непосредственно к концам труб, создавая постоянное герметичное соединение. В отличие от фитингов с резьбой или раструбной сваркой, фитинги для стыковой сварки имеют фаски по краям, что позволяет сварщику сваривать фитинг и трубу одним непрерывным сварным швом, в результате чего получается гладкая внутренняя поверхность с минимальным нарушением потока.

Этот метод соединения широко используется в промышленных условиях высокого давления и высоких температур, включая нефте- и газопроводы, электростанции и химические перерабатывающие заводы, где целостность соединений в экстремальных условиях не подлежит обсуждению. Поскольку сварной шов сам по себе становится частью конструкции трубы, а не отдельным механическим соединением, фитинги для стыковой сварки обычно обеспечивают более высокую прочность и надежность по сравнению с альтернативными методами соединения.

Распространенные типы фитингов для стыковой сварки

Фитинги для стыковой сварки бывают нескольких стандартизированных форм, каждая из которых предназначена для выполнения определенной функции в компоновке трубопровода. Понимание этих типов помогает инженерам и командам по закупкам выбрать правильный компонент для каждого приложения.

локти

локти change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

футболки

футболки allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

Редукторы

Редукторы connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

Кепки

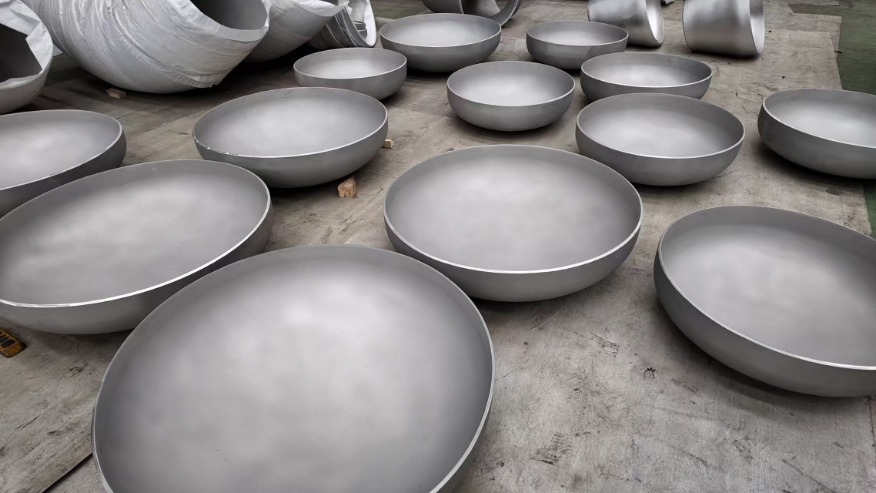

Кепки are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

Материалы, используемые при производстве фитингов для стыковой сварки

Выбор материала существенно влияет на характеристики, стоимость и применимость фитингов для стыковой сварки. В таблице ниже представлены распространенные материалы и типичные случаи их использования в промышленных трубопроводных системах.

Понимание толщины стенок и номинальных характеристик

Фитинги для стыковой сварки изготавливаются в соответствии с конкретными спецификациями труб, в которых указывается толщина стенки фитинга относительно его наружного диаметра. Распространенные сортаменты включают сортамент 10, 40 и 80, причем более высокие номера указывают на более толстые стенки, способные выдерживать большее внутреннее давление. Выбор правильного графика имеет решающее значение, поскольку несоответствующая толщина стенок между фитингом и соединительной трубой может создать слабые места в сварном соединении, ставя под угрозу общую целостность системы.

Инженеры обычно рассчитывают требуемые номинальные параметры на основе рабочего давления системы, температуры и механических свойств конкретного материала, часто ссылаясь на такие стандарты, как ASME B16.9, который определяет требования к размерам и допускам для фабричных фитингов, приваренных встык.

Ключевые преимущества фитингов под стыковую сварку перед другими типами соединений

Фитинги под приварку встык обладают рядом практических преимуществ, которые делают их предпочтительным выбором для требовательных промышленных применений по сравнению с резьбовыми или фланцевыми альтернативами.

• Превосходная прочность соединения благодаря полностью плавкому соединению фитинга и трубы.
• Снижен риск утечек по сравнению с резьбовыми соединениями, которые могут ослабнуть под воздействием вибрации или термоциклирования.
• Гладкое внутреннее отверстие, минимизирующее турбулентность и падение давления на фитинге.
• Лучше подходит для систем с высокой температурой и высоким давлением, где механические соединения могут выйти из строя.
• Снижение требований к долгосрочному техническому обслуживанию после правильной сварки и проверки.

Вопросы установки и контроля качества

Правильная установка фитингов под стыковую сварку требует от сварщиков квалифицированного труда и тщательного внимания к подготовке соединения, включая точное снятие фасок и выравнивание перед началом сварки. Любое смещение или неравномерный зазор между фитингом и трубой может привести к дефектам сварного шва, которые нарушают структурную целостность соединения, особенно в условиях высокого давления, где отказ может иметь серьезные последствия для безопасности.

Меры контроля качества, такие как радиографический контроль, ультразвуковой контроль и контроль цветной дефектоскопии, обычно используются для проверки целостности сварного шва после установки, особенно в таких критически важных системах, как производство электроэнергии или нефтехимическая обработка, где необнаруженные дефекты сварного шва могут со временем привести к катастрофическому отказу.

Выбор подходящего фитинга для стыковой сварки для вашего проекта

Выбор правильного фитинга для стыковой сварки предполагает совместную оценку множества факторов, включая рабочее давление трубы, диапазон температур, транспортируемую жидкость или газ и условия окружающей среды. Тесное сотрудничество со знающим поставщиком и соблюдение применимых отраслевых стандартов гарантирует, что выбранные фитинги, материалы и номинальные характеристики точно соответствуют требованиям конкретной трубопроводной системы, что в конечном итоге обеспечивает долгосрочную надежность и безопасность всей установки.
